如果你操作、选型或排查过离心式压缩机，你几乎肯定见过它的性能曲线。乍一看，它可能像一张布满线条的复杂图表。但正是这张图，掌握着你的机器在每种工况下如何表现的关键信息。
离心式压缩机性能曲线的解读绝不仅仅是学术问题。学会阅读它，你就能避开灾难性的喘振事件、识别效率最佳点，并预测工艺条件变化时设备会如何响应。本指南将把性能图谱上的每一个核心要素，拆解成清晰、可操作的知识。
什么是离心式压缩机性能曲线？
性能曲线，通常也称为压缩机图谱，是四个关键变量之间关系的图形化表达：
流量（进口体积流量） — X轴，通常单位为实际立方英尺每分钟（ACFM）或立方米每小时（m³/h）。
压头或压比 — Y轴，表示传递给气体的能量。可以用多变压头（米或英尺）、排气压力或压比来表示。
转速 — 以一组曲线族呈现，每条线代表一个恒定转速（RPM）。
效率 — 以效率岛的形式叠加在图上，显示机器将机械能转化为气体压缩能的效率高低。
压缩机图谱定义了完整的运行包络线：机器能做什么、不能做什么，以及它在每个点的效率如何。

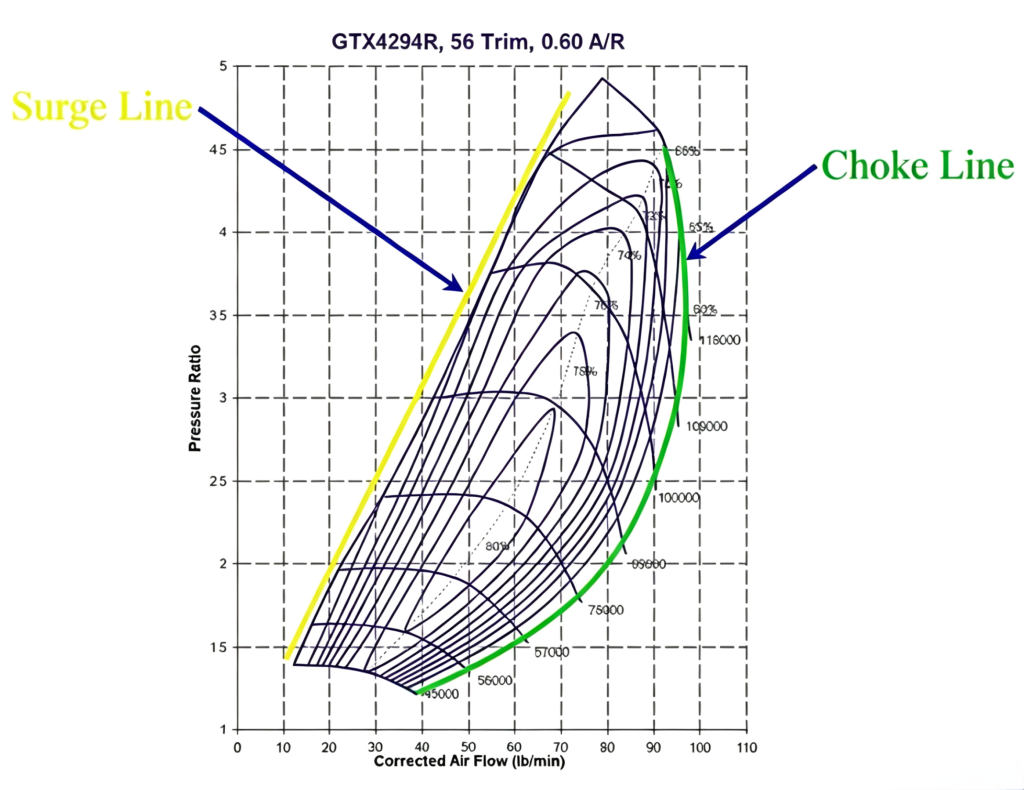

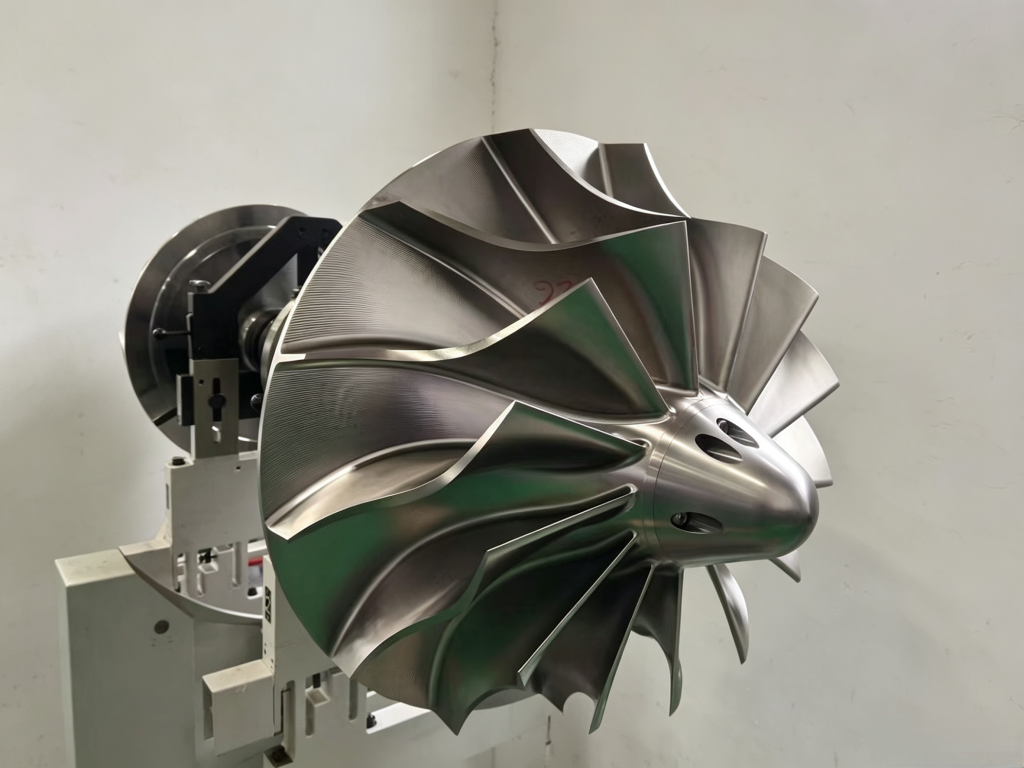

离心式压缩机性能曲线解读，拆解图谱：关键要素详解
让我们逐项剖析一张典型的离心式压缩机性能曲线。
1. 坐标轴：流量与压头
X轴（进口流量）： 这是吸入条件下的实际体积流量。关键点在于，这是进口流量，而非标准流量。当吸入压力或温度变化时，进入机器的实际立方英尺每分钟流量也会随之改变。
Y轴（压头或压比）： 多变压头是最常用的单位，因为它与气体的分子量无关。一台给定的压缩机每级产生特定的压头，最终获得的排气压力取决于气体组分。
2. 转速线
图谱上最显著的特征是一系列从左向右延伸的曲线。每条线代表一个恒定转速下的运行状态（例如100%转速、90%转速、80%转速）。
请注意曲线的形状：当流量减小时，压头会上升，但这只在一定范围内成立。这种向低流量区域”下垂”的特征，是必须理解的最关键行为。在固定转速下，压缩机对于给定流量只会产生一个确定的压头，如果不改变转速或使用外部控制手段，你无法随意偏离这条线运行。
3. 喘振线（左边界）
沿图谱左边缘延伸的是喘振线。这是一条硬边界——压缩机绝不允许运行在这条线的左侧。
什么是喘振？ 在极低流量下，气流变得不稳定。叶轮无法维持排气压力，气体瞬间反向通过压缩机。这种流动反转导致压力崩溃，随后流动恢复，循环剧烈重复——通常每秒数次。喘振听起来像沉重的敲击声，能在几分钟内摧毁轴承、密封和叶轮。
实践要点： 喘振线是”不可逾越”的边界。防喘振控制系统持续监测运行点与这条线的距离，并自动打开回流阀以维持最低安全流量。
4. 阻塞线/石墙线（右边界）
右侧边界是阻塞或石墙区域。在极高流量下，通过机器的气体流速在某处达到音速（马赫数1）——通常发生在叶轮入口或扩压器喉部。
阻塞时会发生什么？ 一旦达到音速，无论下游需求多大，质量流量都无法继续增加。压缩机被”石墙”堵住了。深度运行在阻塞区效率极低，并可能引起高振动，但与喘振不同，短期内通常不会造成破坏性后果。
5. 效率岛
叠加在转速线上的是称为效率岛的闭合环线。它们看起来像地形图上的等高线，显示了每个运行点的多变效率。
最内层岛的中心代表最佳效率点（BEP）——压缩机在此处运行效率最高。即使运行点远离BEP但仍在喘振和阻塞线之外是安全的，但意味着更高的能耗和运行成本。工艺设计的根本目标是将正常运行点尽可能地靠近BEP。
如何使用性能曲线：一个实际案例
假设你的工艺要求在给定吸入条件下达到50 bar的排气压力。你查看图谱，发现在100%转速下，该压头对应的流量点恰好落在防喘振控制线上。
你有哪些选择？曲线告诉你：
回流： 你必须将部分排出气体回流（旁通）至入口，有效增加通过机器的表观流量，使运行点向右移动到安全位置。
转速调整： 如果你配备有变速驱动器，可以降低转速。在90%转速下，同样的压头需求对应的流量点将在其各自曲线上落到更高、更安全的流量位置。
工艺变更： 如果以上两种方案都不可行，则工艺设计必须改变——对于该压头下的所需流量而言，这台压缩机选型过大。
导致曲线偏移的因素
性能曲线并非永远固定不变。以下几种实际因素可能导致图谱发生偏移：
| 影响因素 | 对曲线的影响 |
|---|---|
| 吸入压力变化 | 质量流量按比例变化；运行点在图谱上移动 |
| 气体组分（分子量） | 同一压头下压比变化；排气压力上升或下降 |
| 吸入温度 | 温度升高会降低质量流量密度；可能将运行点推向喘振区 |
| 叶轮结垢 | 降低效率和压头；整条转速线随时间向下沉降 |
关键术语速查
| 术语 | 定义 |
|---|---|
| 喘振线 | 最小稳定流量极限；运行在此线左侧具有破坏性 |
| 阻塞/石墙 | 声速限制通流量的最大流量极限 |
| 转速线 | 表示压头-流量特性的恒定转速曲线 |
| 效率岛 | 图谱上恒定多变效率的等高线 |
| BEP（最佳效率点） | 效率最高的运行点 |
| 运行包络线 | 喘振线、阻塞线、最高转速和最低转速之间的安全区域 |
总结
对离心式压缩机性能曲线的深入解读告诉我们，这张图谱远不止是一张图表——它是机器的DNA。转速线告诉你机器的固有性能，喘振线警示你迫在眉睫的危险，效率岛则指引你实现经济高效的运行。理解这些要素，你将从一个被动操作者，蜕变为能够预判和优化压缩机行为的人。
掌握了曲线，你就掌握了机器。
