Contents
show
多晶硅生产工艺气体压缩机怎么选？
随着光伏行业高速发展，高纯多晶硅产能持续扩张，行业对生产装置的稳定性、安全性、长周期运行要求愈发严苛。改良西门子法作为目前多晶硅生产的主流工艺，涵盖冷氢化、三氯氢硅合成、精馏、还原、尾气回收、废气处理等多个核心工段，各工段均需配套气体压缩机完成介质输送与压力调节。
与普通化工压缩机工况不同，多晶硅工艺气体不存在单一纯净介质，普遍存在多重恶劣工况叠加问题：干燥状态下氯硅烷介质腐蚀性较弱，但工况中微量水汽渗入后，三氯氢硅、四氯化硅会快速水解生成氯化氢，形成酸性腐蚀环境；同时生产过程中产生的微米级硅粉会随工艺气高速流动，对压缩机过流部件造成持续冲蚀磨损。
据行业运维数据统计，多晶硅生产线压缩机故障中，70%以上源于腐蚀磨损与密封失效。密封泄漏易引发氢气爆炸、有毒气体外泄等安全事故，设备腐蚀磨损会导致机组效率下降、能耗升高、部件频繁更换，大幅增加企业运维成本。因此，针对性定制防腐与密封方案，是多晶硅压缩机稳定运行的核心保障。
一、多晶硅离心压缩机工况特点及故障危害分析
想要制定精准有效的防腐方案，需明确多晶硅工况下压缩机的三大核心损伤机理，从根源规避设备失效风险。
1. 酸性电化学腐蚀（最主要腐蚀类型）
多晶硅工艺系统对含水量要求极高，但实际生产中，原料带入、管路密封渗水、停机空气渗入等因素，会导致系统存在微量水分。氯硅烷遇水发生水解反应，生成稀盐酸，盐酸会对压缩机叶轮、机壳、轴承体等金属部件产生强烈的点蚀、晶间腐蚀、缝隙腐蚀。普通碳钢、低合金钢材质完全无法适配该工况，短期运行就会出现锈蚀、穿孔、壁厚减薄等故障。
2. 硅粉高速冲蚀磨损
工艺气中夹带的微米级硅粉颗粒，随气流以每秒数十米的高速冲刷压缩机过流部件，长期运行会造成叶轮叶片磨损、流道内壁划痕、密封端面磨损，导致压缩机内部间隙变大、压力效率下降、排气量不足，同时大幅加剧密封失效风险。
3. 介质渗透腐蚀与静置腐蚀
设备停机检修、短期停运时，系统内部残留的氯硅烷、氯化氢介质会吸附空气中的水汽，在金属表面形成酸性液膜，产生静置腐蚀，这种腐蚀隐蔽性强，长期累积会造成部件隐性损伤，开机后极易引发突发故障。同时腐蚀性介质会缓慢渗透普通密封材质，导致密封老化、硬化、失效。
二、多晶硅离心压缩机全套防腐解决方案
本文聚焦多晶硅生产核心设备离心压缩机，结合其专属运行工况，从核心部件材质分级选型、表面耐磨防腐涂层、前端工艺预处理、全周期运维防护四大维度，搭建系统化、专业化的防腐解决方案，兼顾设备运行安全性、稳定性与企业生产经济性。
1. 核心部件耐蚀材质分级选型
材质升级是防腐的基础，需根据工况腐蚀强度分级选用，杜绝普通碳钢材质应用于过流部件：
1. 叶轮、主轴、轮盘等核心转动部件：作为压缩机最关键、最易损伤的部件，中等腐蚀工况优选双相不锈钢（2205/2507），具备优异的抗点蚀、抗晶间腐蚀能力；高腐蚀、高纯度生产工况，升级选用哈氏合金、蒙乃尔合金，彻底抵御盐酸腐蚀与介质氧化损伤，保障转子长期稳定运行。
2. 压缩机机壳、进出口流道：采用耐蚀铸钢材质，替代普通铸铁，提升壳体整体抗腐蚀能力，避免壳体开裂、渗漏问题。
3. 紧固件、管路连接件：全部采用不锈钢材质，防止小件腐蚀断裂、松动引发设备故障。
2. 过流部件表面耐磨防腐涂层处理
针对硅粉冲蚀问题，单纯依靠基材无法完全规避磨损，需配套高端表面涂层工艺。在压缩机流道内壁、叶轮非工作面、壳体过流区域，采用超音速火焰喷涂碳化钨涂层，涂层硬度高、附着力强，可大幅提升部件抗冲蚀、抗磨损能力，同时隔绝酸性介质与金属基材接触，双重防腐防护，有效延长设备使用寿命2-3倍。
3. 前端工艺预处理防腐（源头控损）
设备防腐最优方案是从源头减少腐蚀、磨损介质进入压缩机，核心预处理措施分为两项：
1. 高精度除尘过滤：在压缩机入口配套多级精密过滤器，分级拦截大颗粒硅粉与微量杂质，降低介质冲蚀强度，保护叶轮与密封端面，减少磨损损耗。
2. 深度脱水干燥：在工艺气进入压缩机前设置分子筛干燥、冷凝脱水装置，严格控制工艺气含水量，从根源杜绝氯硅烷水解生成盐酸，彻底消除酸性腐蚀核心诱因。同时系统全程保持微正压运行，防止外界空气与水汽渗入。
4. 启停及日常运维防腐管控
1. 停机防护：设备停机后立即通入高纯干燥氮气进行置换、保压，排空系统内残留的腐蚀性介质与水汽，在设备静置期间形成氮气保护层，杜绝静置腐蚀。
2. 定期检测：每季度通过内窥镜检查叶轮、流道腐蚀磨损情况，每年停机大修时检测部件壁厚、涂层完整性，及时补涂破损涂层、更换老化部件。
3. 工况监控：实时监测工艺气含水量、杂质含量，发现指标异常及时调整工艺参数，避免恶劣工况长期冲击设备。
三、多晶硅离心压缩机专用密封系统方案
多晶硅工艺介质兼具易燃易爆、有毒、高纯生产要求，绝对禁止油液接触工艺介质，传统机械密封、油膜密封完全无法适用，一旦润滑油窜入系统，会直接造成多晶硅产品纯度超标、整炉产品报废，同时引发介质泄漏安全事故。行业唯一标准适配方案为串联式干气密封系统。

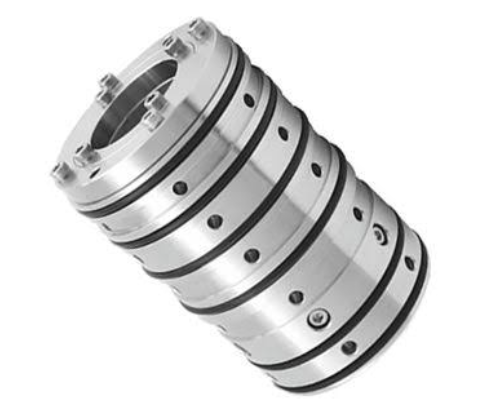

1. 串联式干气密封结构与工作原理
干气密封属于非接触式密封，无摩擦磨损、寿命长、零油污染，完美适配多晶硅高纯、高危工况。整套密封采用两级串联结构，双重安全防护：
1. 一级主密封：直接隔离压缩机内部工艺气体，通过密封气形成气膜，阻挡腐蚀性、可燃性介质向外泄漏，承担主要密封任务。
2. 二级备用密封：作为安全冗余防线，当一级密封出现波动、失效时，二级密封快速介入，阻断介质外泄，杜绝安全事故。
3. 前置迷宫辅助密封：在干气密封前端设置迷宫密封，初步拦截工艺气中的硅粉杂质，减少固体颗粒进入密封端面，保护气膜稳定，延长密封使用寿命。
2. 密封气品质核心要求
干气密封的运行稳定性完全依赖密封气品质，多晶硅工况密封气必须满足：高纯氮气或洁净氢气、绝对干燥、无粉尘、无油、无杂质。若密封气含水，会造成密封端面腐蚀、气膜破坏；若含颗粒，会划伤密封端面，直接导致密封失效、介质泄漏。企业需配套独立的密封气净化、干燥、稳压系统，实时监控密封气压力、纯度、湿度。
3. 密封监测与安全防护系统
为保障机组安全运行，需配套完整的密封监测系统：实时监测一级、二级密封泄漏量、密封气压力、温差等核心参数，设置高低压报警、泄漏超标联锁停机功能。一旦检测到介质泄漏异常，系统自动报警并联动停机，及时排查故障，避免氢气、氯化氢有毒气体外泄，保障车间生产安全。
四、多晶硅压缩机防腐密封长效运维管理体系
优质的设计方案需要配套完善的运维体系，才能实现设备长周期稳定运行。企业需建立针对性的压缩机运维管理制度：
1. 日常巡检：每日监测机组压力、温度、振动、密封泄漏量、密封气参数，做好运行记录，及时发现微小异常。
2. 定期维保：每月检查过滤器压差、密封气净化设备运行状态；每季度开展设备内部无损检测；每年大修完成涂层检测、密封组件更换、转子校正。
3. 工况管控：严格把控工艺气含水量、杂质含量，严禁超恶劣工况长期运行，从源头保护设备与密封系统。
4. 备件储备：常备干气密封组件、过滤滤芯、密封气配件等易损件，缩短故障停机时间，保障生产线连续运行。
五、无锡艾尔泰科
多晶硅生产工艺气体压缩机的防腐与密封设计，是兼顾生产效率、产品纯度、安全生产、降本增效的核心工程。在大型多晶硅氢循环、尾气回收核心工段，离心压缩机凭借优异的运行性能成为主流选型，但其工况适配性依赖完善的防腐体系与密封方案。
无锡艾尔泰科深耕离心压缩机研发制造与工况适配技术多年，专注于多晶硅、化工等严苛工况下离心压缩机定制化解决方案，具备全套设备设计、材质选型、防腐涂层加工、密封系统配套及全周期运维服务能力。依托自主核心技术与丰富的光伏多晶硅项目落地经验，艾尔泰科可针对多晶硅氯硅烷腐蚀、硅粉冲蚀、高纯无油、零泄漏安全等核心需求，量身匹配双相不锈钢/哈氏合金材质机组、碳化钨耐磨防腐工艺、标准化串联干气密封系统，彻底解决多晶硅工况下压缩机腐蚀、磨损、泄漏等行业通病。
