压缩机管道设计如何影响系统性能？关键因素与优化方法
压缩机的运行性能不仅取决于设备本身，还与其连接的管道系统密切相关。即使采用高效率的离心式压缩机，如果管道设计不合理，整个系统仍可能出现压力损失过大、流量不足、能耗增加和运行不稳定等问题。
压缩机管道设计（Compressor Piping Design） 直接影响系统的压力损失、输送流量、能源消耗、运行稳定性以及设备可靠性。管径过小、弯头过多、阀门选型不当、排水设计不合理，都可能增加系统阻力和长期运行成本。
对于需要连续运行的工业生产企业而言，这些问题不仅会增加电力消耗，还可能导致生产中断。因此，管道设计不应仅被视为设备安装的一部分，而应纳入整个压缩机系统的工程设计与性能优化过程。
1. 压力损失如何影响压缩机能效？
压力损失是压缩空气管道系统中最值得关注的因素之一。压缩空气在管道、弯头、阀门、过滤器及其他部件中流动时，会因摩擦和局部阻力产生压力下降。
当用气端的压力低于工艺要求时，操作人员可能通过提高压缩机排气压力来补偿。但这种方式会增加压缩机的压缩负荷，并可能导致电力消耗上升。
美国能源部在工业压缩空气系统指南中也强调了控制系统压力损失、提高能源利用效率的重要性。
降低管道压力损失，可以从以下几个方面入手：
根据最大设计流量、工作压力、管道长度及允许压降合理选择管径。
减少不必要的弯头、三通、局部缩径和其他高阻力部件。
合理选择阀门、过滤器、后冷却器及干燥设备，关注其额定流量和压力损失。
在关键位置测量压力，识别造成异常压降的具体环节。
更多参考资料可阅读美国能源部发布的 《Improving Compressed Air System Performance》工业压缩空气系统指南。
2. 合理选择管径，确保稳定供气
管径直接影响气体流速和管道压力损失。管径过小会导致流速升高、摩擦阻力增加，进而限制压缩机在目标压力下的实际供气能力。
相反，管径过大则可能增加管道、支架及安装成本。因此，合理设计的目标并不是一味扩大管径，而是在满足流量、压力和系统效率要求的前提下，实现经济性与运行性能的平衡。
管径设计通常需要综合考虑以下因素：
系统最大和最小运行流量。
工作压力与设计压力。
管道总长度及弯头、阀门等管件数量。
气体性质、温度及可压缩性。
允许压力损失和未来产能扩展需求。
对于离心式压缩机，管径选择还需要结合设备性能曲线与系统阻力特性进行分析。管道阻力过大可能影响实际供气流量，在特定工况下还可能影响压缩机的运行稳定性。
因此，管径应通过工程计算和工况分析确定，而不应仅依据压缩机接口尺寸进行选择。
3. 管道布局、弯头与阀门的影响
管道的实际布局不仅影响气流阻力，还关系到设备检修便利性、机械可靠性和整体系统效率。
急弯、过多的流向变化、突然扩径或缩径，以及选型不合理的阀门，都可能增加局部阻力和压力损失。在大流量工业离心式压缩机系统中，这些因素尤其值得重视。
优化管道布局时，应重点关注：
在条件允许的情况下采用长半径弯头，降低局部阻力。
减少不必要的流向变化和管径突变。
避免在关键压缩机接口附近设置不必要的高阻力部件，并遵循制造商的安装要求。
为阀门操作、设备检查和日常维护预留足够空间。
根据系统设计及制造商要求合理布置隔离阀和止回阀。

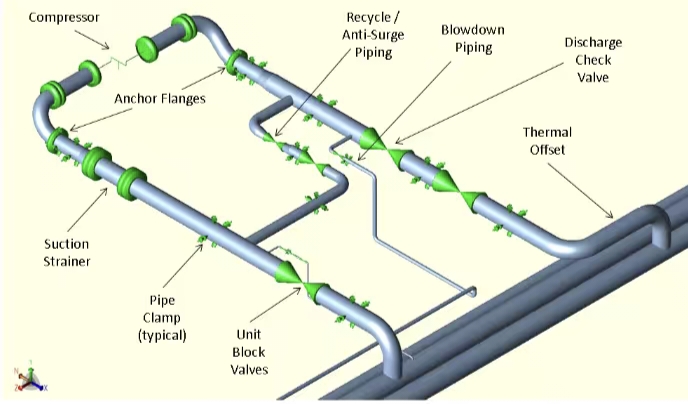

离心式压缩机的排气管道需要特别关注。管道布置不合理，可能使设备承受过大的外部机械载荷，或者增加下游背压。
此外，管道布局还应与后冷却器、储气罐、过滤器、干燥设备及下游工艺设备进行整体协调，避免局部设计影响整个系统的运行效率。
4. 振动、热膨胀与机械应力
管道设计不仅影响气体流动，也会影响传递至压缩机本体的机械载荷。
如果管道支撑不足、管道自重过大、热膨胀补偿不合理，或者系统存在较强振动，就可能使压缩机接口和连接设备承受额外的力与力矩。长期运行可能导致连接部位泄漏、疲劳损伤、支架松动及其他机械问题。
为降低这些风险，工程设计应重点考虑：
根据实际运行载荷设计管道支架与约束结构。
充分考虑管道受热膨胀和冷却收缩。
在适用情况下评估振动及压力脉动。
仅在设计允许时使用柔性接头或膨胀节，不能以此代替合理的管道支撑。
根据压缩机制造商提供的允许接口载荷，校核管道作用力和力矩。
对于大型离心式压缩机，必要时应开展管道应力分析，以确认管道在运行、启停和温度变化等工况下不会对设备造成不可接受的载荷。
在钢铁、化工、能源及其他连续生产行业，机械可靠性尤为重要，因为非计划停机可能直接影响产量并增加维护成本。
5. 冷凝水排放与压缩空气质量
压缩空气在冷却过程中可能析出冷凝水。如果管道缺少合理的排水设计，冷凝水就可能积聚，引发管道腐蚀、局部阻力增加、空气污染以及下游设备损坏等问题。
合理的管道设计应充分考虑：
根据系统布局设置适当的坡度和低点排水。
合理布置气水分离器与自动排水装置。
协调后冷却器、干燥机及其他空气处理设备的位置。
确保排水装置便于检查、清理和维护。
防止冷凝水向压缩机方向回流。
对于普通压缩空气系统，合理的排水和除湿设计有助于降低腐蚀风险，并维持稳定的供气质量。
对于工艺气体压缩系统，设计要求通常更加复杂。工程师需要根据气体组成、工作压力和温度，评估液体析出、材料兼容性、介质污染及气液分离等问题。
因此，管道材料和排水方式应根据具体介质及工况确定，不能简单照搬普通压缩空气系统的设计方案。

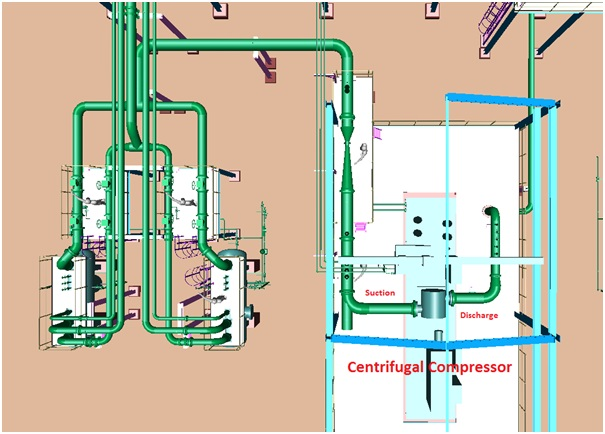

6. 离心式压缩机进气与排气管道设计
离心式压缩机对进气条件、排气管道以及整个工艺系统之间的匹配具有较高要求。
进气管道设计
进气管道阻力过大，会降低压缩机入口可用压力，并可能影响设备的处理能力和能耗表现。进气管道应尽量减少不必要的阻力，并避免不合理的流动扰动影响压缩机性能。
排气管道设计
排气管道阻力过大，会增加压缩机向下游系统输送气体所需克服的压力负担。止回阀、调节阀及其他管道部件的布置不合理，也可能影响设备的实际运行工况。
对于进气和排气管道，工程师都应核实管径、气体流速、压力损失、接口载荷及制造商规定的安装条件。
同时，离心式压缩机必须在规定的性能范围内运行。根据设备结构与运行工况，系统阻力变化可能影响喘振裕度及运行稳定性。因此，对于需要防喘振保护的系统，应将防喘振控制与工艺管道设计、控制系统及设备运行要求进行整体协调。
