Contents
show
叶轮材质如何决定离心压缩机整机寿命与运行安全
在石油化工、天然气输送、煤化工、电力冶金等核心工业领域，离心压缩机被誉为工业生产的 “心脏设备”，其长期稳定、安全、高效运行是保障整条生产线连续作业、控制生产成本、规避安全事故的核心关键。而在离心压缩机的数百个零部件中，叶轮是唯一高速旋转、直接接触工艺介质、承受复合载荷的核心承压部件，堪称压缩机的 “核心心脏”。
大量工业运行数据和设备失效案例证实：叶轮的材质直接决定离心压缩机整机寿命与运行安全。压缩机轴承、密封、壳体等零部件可通过定期检修、局部更换实现维护，唯独叶轮的材质性能从设备出厂之初，就锁定了整机的极限使用寿命、抗故障能力和安全运行阈值。多数离心压缩机整机停机故障、效率衰减、安全隐患甚至爆炸撕裂事故，根源并非操作不当，而是叶轮的材质选型不符、材质性能衰减或材质缺陷导致的叶轮失效。
叶轮材质如何决定离心压缩机整机使用寿命？
离心压缩机的整机设计寿命，核心依托叶轮使用寿命而定。行业内默认：叶轮寿命≈压缩机核心使用寿命，其余零部件均可通过维保更换延长设备整体服役周期，唯独叶轮的材质的固有性能，决定了设备的极限服役时长。叶轮的材质主要通过抗疲劳性、耐磨性、组织稳定性三大核心性能，把控整机寿命上限。
1. 材质抗疲劳性能：杜绝交变载荷引发的渐进式失效

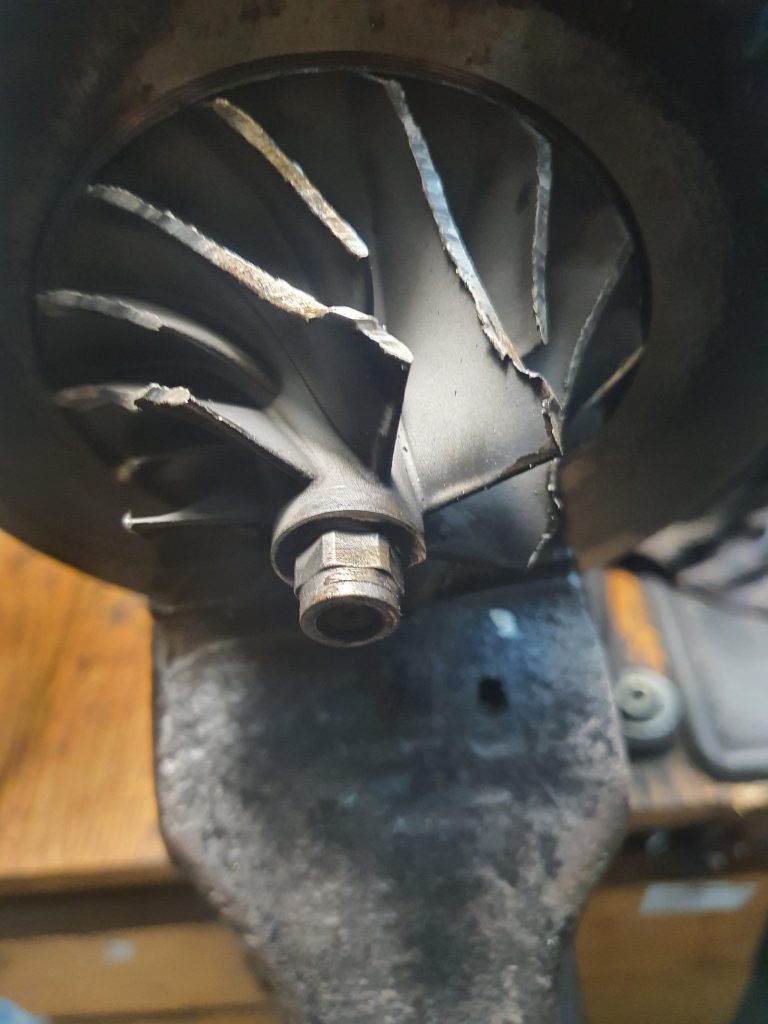

疲劳失效是离心压缩机叶轮最常见的失效形式，也是缩短整机寿命的首要原因。压缩机日常运行中，频繁启停、负荷调节、气流脉动会让叶轮承受亿万次的交变应力循环，长期循环载荷下，材质内部会产生微裂纹，微裂纹持续扩展最终导致叶片开裂、叶轮破损。
不同材质的抗疲劳极限差距极大，直接拉开叶轮寿命差距。主流叶轮材质中，普通碳钢疲劳极限低，长期运行后极易产生疲劳裂纹，设计使用寿命仅 3 万小时左右；常用马氏体不锈钢 FV520B 在 10⁷次循环工况下，HCF 极限应力幅值可达 320MPa，寿命大幅提升，该材质的超高周疲劳性能、裂纹扩展规律已通过多项材料试验验证，是适配工业连续运行的优质基础材质；而 Inconel 718 镍基合金极限应力幅值高达 480MPa，抗疲劳性能碾压普通材质，适配长期满负荷连续运行场景。钛合金 TA15 叶轮经等温锻造工艺优化后，连续 1500 小时满负荷测试无裂纹扩展，极限使用寿命可达 10 万小时以上，是普通碳钢叶轮的 3 倍以上，对比试验可充分佐证其性能优势。
2. 材质耐磨耐蚀性能：抵御介质损耗，延缓设备老化
工业工况下的工艺气体并非纯净介质，普遍含有粉尘、固相颗粒、水汽、硫化物、氯离子等杂质，会对叶轮形成持续的冲刷磨损和化学腐蚀。磨损会导致叶片厚度减薄、型线变形，腐蚀会造成叶轮表面点蚀、晶间腐蚀、应力腐蚀开裂，双重损耗会持续破坏叶轮结构完整性。
材质的耐磨、耐蚀性能直接决定叶轮的老化速度，进而影响整机寿命。普通碳钢材质耐蚀性极差，在潮湿、含硫介质中极易生锈腐蚀、磨损剥落，短期运行就会出现叶轮缺损；304、316L 不锈钢具备基础耐蚀性，适配常规空气、洁净气体工况；FV520B、17-4PH 沉淀硬化不锈钢兼顾强度与耐蚀性，适配多数化工、输气工况；双相不锈钢、镍基合金则可耐受高浓度酸碱、硫化氢等强腐蚀介质，从根源减少腐蚀磨损带来的叶轮损耗。
3. 材质组织稳定性：保障长期运行尺寸精度与结构强度
离心压缩机长期连续运行，叶轮会持续处于高温、高压、高应力状态，部分劣质材质或低等级材质，在长期工况下会出现金相组织蜕变、应力松弛、微量变形，导致叶轮尺寸精度偏移、结构强度下降。
叶轮属于高精度成型部件，叶片型线、轮盘同轴度的微小变形，都会破坏压缩机气动性能，导致排气压力不足、流量衰减、能耗飙升。优质合金材质经过特殊热处理工艺，金相组织均匀稳定，长期高温高压运行下无明显变形、强度无大幅衰减，能够持续保持设备设计性能；而普通材质组织稳定性差，长期运行后性能持续衰减，让设备提前进入老化失效阶段，彻底终结整机有效使用寿命。
锡透动力以优质叶轮选材，护航离心压缩机稳定长寿运行
叶轮是离心压缩机高速承压、接触工艺介质的核心部件，材料的抗疲劳能力、耐腐蚀性、结构强度，直接决定机组服役时长、运行精度与安全上限。适配工况的优质叶轮材质，可保障机组长效稳定运转，减少停机故障，压缩运维开支，规避泄漏、爆裂等安全风险；若材质选型失误、性能不足，即便装配与运维规范，依旧容易出现叶轮损坏、设备老化，埋下持续性安全隐患。
参考文献
Ultra-high Cycle Fatigue Behavior of FV520B-Ⅰ Steel for Compressor Impeller[EB/OL]. Hebei University of Engineering,
Analysis on Cracking Causes of Closed Impeller Blades of Centrifugal Compressor[EB/OL]. Materials Protection,
Failure Analysis of a Centrifugal Compressor Impeller Made of 17-4PH Steel in the Moist Hydrogen Sulfide Environment[EB/OL]. Energies, MDPI,
Fatigue Safety Factor of a Transonic Centrifugal Compressor Impeller[EB/OL]. PMC,
High-Speed Impeller Design for the First Stage of a Hydrogen Compressor System[EB/OL]. PMC,
